产品简介：

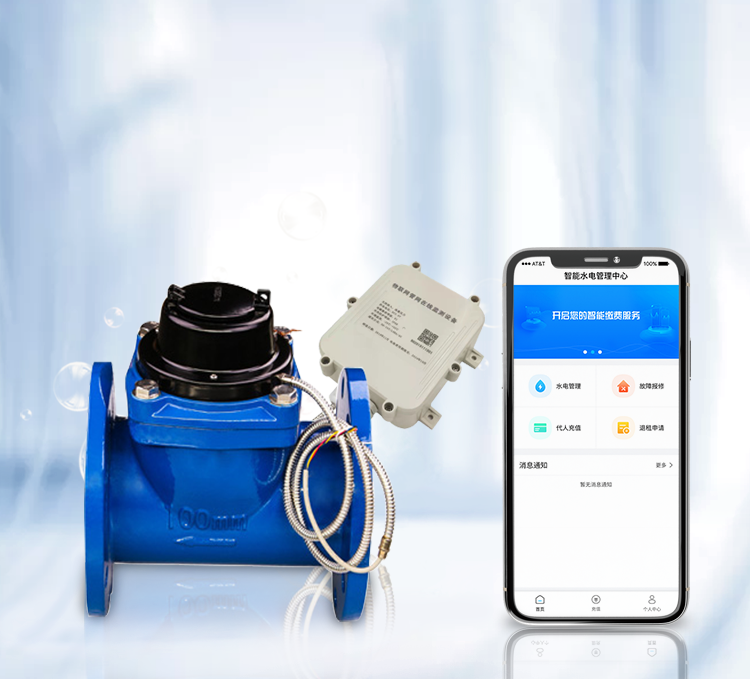

物联网智能水表(WPH)由远传基表、NB-IOT无线通讯模块等部件组成。NB-IOT无线通讯模块通过NB-IOT基站直接把用户每日(可自定义)用水数据自动发送到云端数据服务器，表端直接与后台服务端通信;利用公共网络，不需构建自己的网络，网络结构简单，产品结构简单、易于维护更换，无线缆连接，安装方便快捷。
功能简介：
●高标准工艺(性能强、寿命长、稳定性好)；
●精选优势材料(保证用水安全)；
●智能芯片(具备数据存储功能，在数据线或总线断线及系统停电的情况下不影响正常记录数据)；
●可拆式结构(基表和传感器不分采用分体可拆式机构，方便维护)；
●显示清楚(读数更清楚，六位数加大数字字轮)；
●工作水温：冷水： 30℃ 或 50℃ 热水：90℃。水压≤1MPa，最大工作压力： ≤1.0 MPa 或≤ 1.6MPa；
技术参数：
电性能参数
| 电性能参数 |
| 功耗 | 静态电流功耗 | ≤20µA |
| 最大无线电流发射功耗 | =220mA 左右 |
| 无线性能参数 | 最大输出功率 | -129dBm±1dB |
| 接收灵敏度 | 23dBm±2dB |
| 频段信息 | 850MHz/900MHz/800MHz/700MHz |
| 供电 | 3.6V锂电池 | 设计寿命 10 年以上 |
| 8.5AH |
| 采样方式 | 霍尔传感器，双脉冲 | 0.01处指针采样，正转加数，反转减数 |
| 数据上报 | 工作模式 | 主动上报，时间可以设置 |
| 调试模式 | 触发上报，触发点采用磁体触发 |
量程比及流量范围
| 公称口径DN | 量程比 | Q2/Q1 | 常用流量Q3 | 过载流量Q4 | 分界流量Q2 | 最小流量Q1 | 显示范围(m3) |
| mm | Q3/Q1 | m3/h | min | Max |
| 40 | 80 | 1.6 | 40 | 50 | 0.8 | 0.5 | 0.0005 | 999,999 |
| 50 | 80 | 1.6 | 40 | 50 | 0.5 | 0.5 | 0.0005 | 999,999 |
| 65 | 80 | 1.6 | 63 | 78.75 | 1.26 | 0.79 | 0.0005 | 999,999 |
| 80 | 80 | 1.6 | 100 | 125 | 2 | 1.25 | 0.0005 | 999,999 |
100 | 80 | 1.6 | 160 | 200 | 3.2 | 2 | 0.0005 | 999,999 |
| 125 | 80 | 1.6 | 250 | 312.5 | 5.0 | 3.125 | 0.0005 | 999,999 |
| 150 | 80 | 1.6 | 400 | 500 | 8.0 | 5.0 | 0.0005 | 999,999 |
| 200 | 80 | 1.6 | 630 | 787.5 | 12.48 | 7.88 | 0.0005 | 999,999 |
| 250 | 80 | 1.6 | 630 | 78.75 | 12.6 | 7.875 | 0.0005 | 999,999 |
| 300 | 80 | 1.6 | 1000 | 1250 | 20 | 12.5 | 0.0005 | 999,999 |
| 400 | 50 | 1.6 | 1600 | 2000 | 51.2 | 32 | 0.0005 | 999,999 |
| 500 | 50 | 1.6 | 2500 | 3125 | 80 | 50 | 0.0005 | 999,999 |
安装图及尺寸
尺寸(mm)
| 连接法兰按 GB/T 17241.6-2008 | 脉冲值 | 压力等级 | 温度等级 | 耐压等级 |
长L | 高H | 法兰外径D (mm) | 螺栓孔中心圆直(pc-mm) | 单边螺栓数与孔直D1 (mm) |
| 200 | 206 | 150 | 4-Φ19 | 110 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 200 | 210 | 165 | 4-Φ19 | 125 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 200 | 218 | 185 | 4-Φ19 | 145 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 225 | 280 | 200 | 4/8-Φ19 | 160 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 250 | 290 | 220 | 8-Φ19 | 100 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 250 | 310 | 250 | 8-Φ19 | 210 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 300 | 320 | 285 | 8-Φ23 | 240 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 350 | 364 | 340 | 8/12-Φ23 | 295 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 450 | 450 | 405 | 12-Φ26 | 335 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 500 | 500 | 460 | 12-Φ26 | 410 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 600 | 580 | 580 | 16-Φ30 | 525 | 0.1/1 | △P63 | T50 | MAP10/16 |
| 800 | 715 | 715 | 20-Φ34
| 650 | 0.1/1 | △P63 | T50 | MAP10/16 |
